さて、さて、今回の実習室はスピーカーを離れましてケーブルのお話!!

たぶん、三十年も前に購入していたAudio-TechnicaのRCAプラグが出てきましたので、半田レスのRCAケーブルを昨日製作し本日は試聴を行いました。

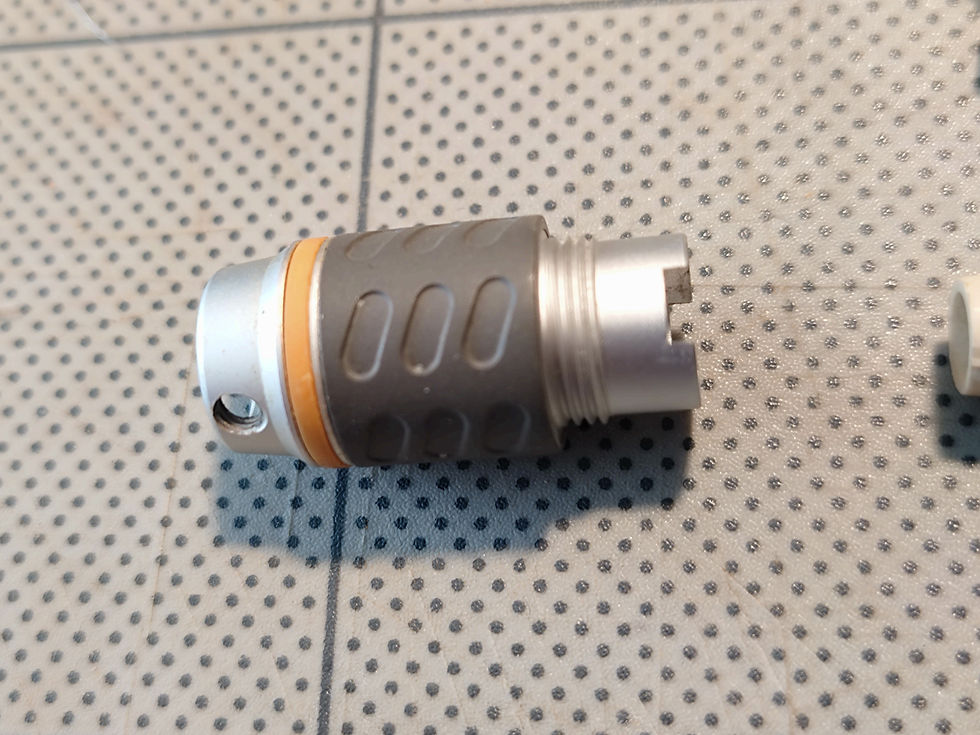

では、RCAプラグを紹介しましょう～!!

この組み立て式RCAプラグの型番は分からず、現在は販売されておりません。

現在も販売されていれば、かなりの販売価格になると思います。

と、いうよりも日本だから、Audio-Technicaだから製品化されたのでしょう。

劣化しやすい樹脂に精度が必要なアルミ部材の加工、そしてにプレスの金具は凄い!!

使用しますケーブルは、CANARE L-4E6S マイクケーブルです。

店主の好きな、癖のない素直な音質👍

今回はプラグの製作過程を紹介して、次回で試聴を紹介いたしますね!! 👍

先ずは先端10㎜の被膜をカッターで切り取ります。

この切り落とした被膜は後で使いますよ～いい仕事しますから～😂

ピンセットを使ってアミアミのシールド線をほどきます。

店主の一番嫌いな作業!! (>_<)

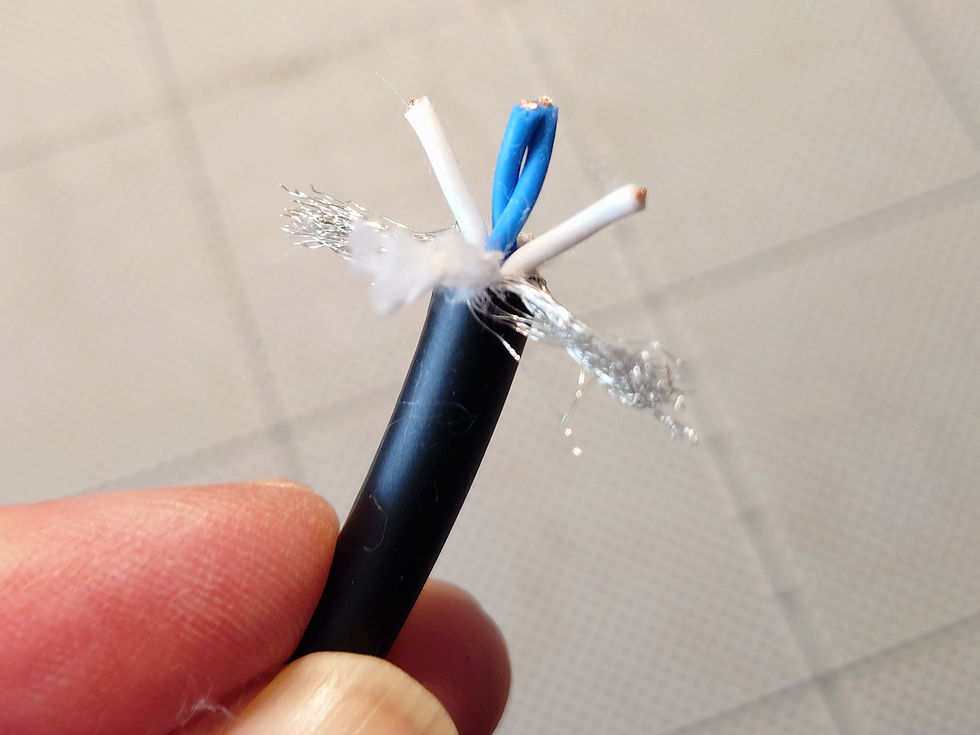

さぁ～四本の芯線を露出させましょう～

CANAREの L-4E6Sは四芯スターカッド線で、＋－が各二本!!

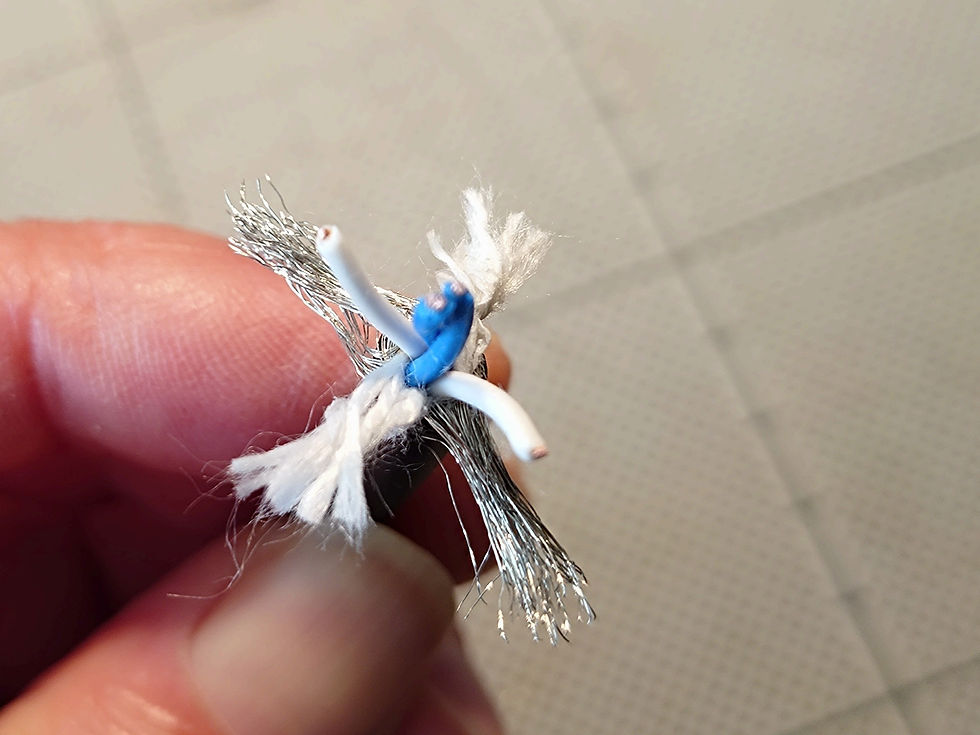

マイナス線は両側の金具で押さえますから左右に分け、撚糸はマイナス線の90度方向に分けて端末処理としました。

細かくて大変ですが、丁寧に行いたいものです!!

各マイナス線の被膜をストリッパーで根本から剥きますよ～😂

二本剥けましたら、シールド線と一緒に束ねます👍

上手くできましたぁ～👐

ボケましたが、続いてプラス線の被膜をムキムキします!!

また、また、ボケましたが二本のプラス線をよじりました。

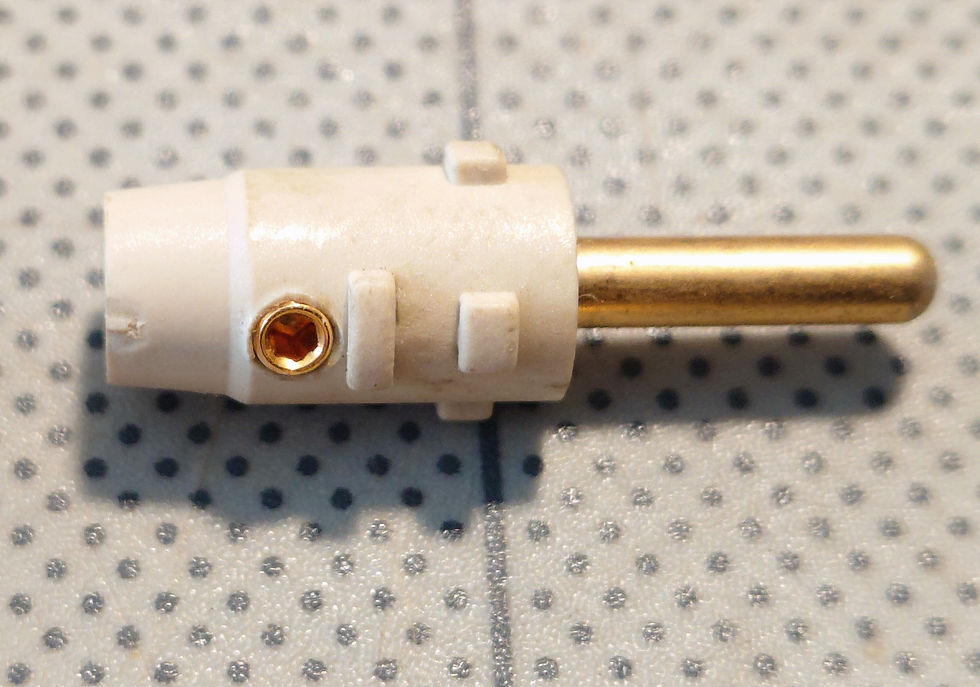

プラス線にプラグを差し込んで、半田の代わりに六角ボルトで締付ます。

続いて「マイナス線＋シールド線」を金具の穴にはめながら、金具をプラグに密着させます。

この金具の上にアルミのケースを被せ「マイナス線＋シールド線」が固定されるので、先端はカットします。カットしないと厚みでケースが下部から入りませんから～😂

両側の金具が装着できましたので下からアルミケースを引き上げます。

撚糸と紙の端末処理も良い具合～!!

下部のアルミケースがプラグへ無事に収まりました!!

さぁ～もう少し👍

上部のアルミケースを被せて締め付けまする。

CANAREの L-4E6Sマイクケーブルはプラグよりかなり細いので、最初にケーブルから切り出した被膜を使って厚みを稼ぎました。

最後に六角レンチで二本のビスを締め上げて!!

㊗ 完成です!!

実は先行してプラス側を製作していました。

鉄道大好きのKさまからほめていただきました、ヒーリング音楽の情報量が右chだけ変に増えていたので、左chも製作に踏みきった店主でした。

次回はPioneer謹製のCS-F25での試聴も含めて半田レスのRCAプラグを紹介させていただきますね👍

次回も!!

ぜひ!! おっ楽しみに～
